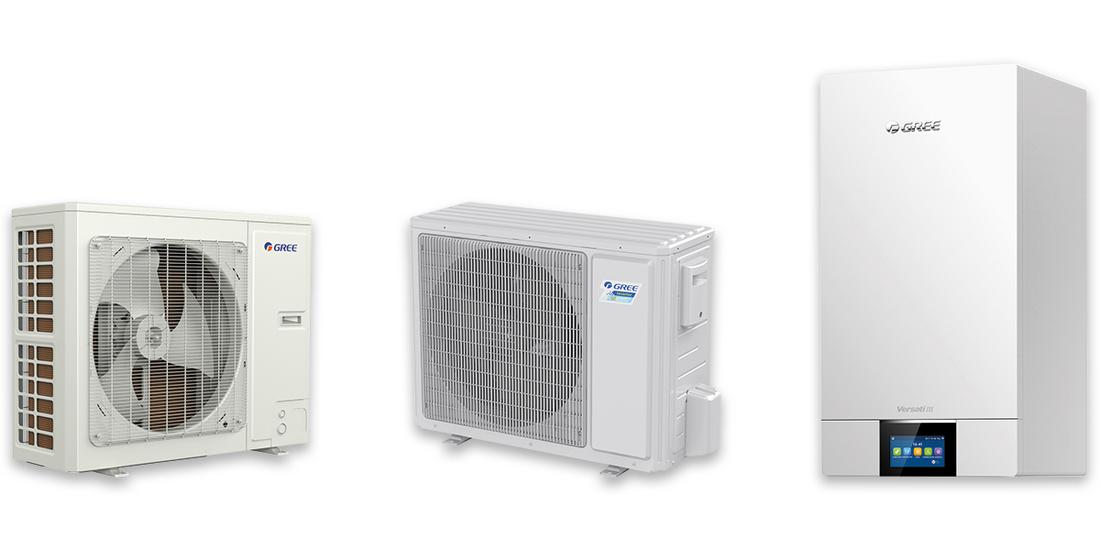

Въздухоохлаждаема термопомпена система разделен тип с DC Inverter компресор Versati III. Състои се от циркулационна помпа, пластинчат топлообменник, проточен електронагревател, разширителен съд, предпазна арматура и управление.
Хладилен агент
R32
Характеристики
- Работна температура в режим на отопление: -25оС до 35оС
- Работна температура в режим на охлаждане: 10оС до 48оС
- Работна температура в режим БГВ : -25оС до 48оС
- Температурен диапазон на водата за отопление: 25оС до 60оС
- Температурен диапазон на водата за охлаждане: 7оС до 25оС
- Температурен диапазон на водата за БГВ: 40оС до 80оС
Приложение
Осигурява отопление, охлаждане и битова гореща вода. Възможност за подово охлаждане или отопление, радиаторно отопление, климатизация с вентилаторни конвектори, БГВ с възможност за включване на слънчеви колектори.
Проектна спецификация
Въздухоохлаждаема термопомпена система разделен тип с DC Inverter компресор. Вътрешно тяло с циркулационна помпа, пластинчат топлообменник, проточен електронагревател, разширителен съд, предпазна арматура и управление. Минимална работна температура в режим отопление 20оС. Температура на водата за БГВ от 40оС до 80оС. Модел VERSATI III.
Спецификации
| Модел вътрешно тяло |
GRS-CQ4.0Pd/NhH-E(I) |
GRS-CQ6.0Pd/NhH-E(I) |
GRS-CQ8.0Pd/NhH-E(I) |
GRS-CQ10Pd/NhH-E(I) |
| Цена (с ДДС) |
???? |
???? |
???? |
9 104 лв. |
| Захранване [V/Ph/Hz] |
220-240V ~ 50Hz |
220-240V ~ 50Hz |
220-240V ~ 50Hz |
220-240V ~ 50Hz |
| Мощност [W] |
100 |
100 |
100 |
100 |
| Температура на изходяща вода - охлаждане (1) [°C] |
18 |
18 |
18 |
18 |
| Температура на изходяща вода - охлаждане (2) [°C] |
7 |
7 |
7 |
7 |
| Температура на изходяща вода - отопление (1) [°C] |
35 |
35 |
35 |
35 |
| Температура на изходяща вода - отопление (2) [°C] |
45 |
45 |
45 |
45 |
| Помпа |
инвертор |
инвертор |
инвертор |
инвертор |
| Скорости на помпа |
10 |
10 |
10 |
10 |
| Консумирана мощност на помпа [W] |
75 |
75 |
75 |
75 |
| Максимално налягане на помпа [LPM] |
12 |
12 |
12 |
12 |
| Електрически нагревател - работен режим |
Автоматичен |
Автоматичен |
Автоматичен |
Автоматичен |
| Степени на електрически нагревател |
2 |
2 |
2 |
2 |
| Мощност на електрически нагревател [kW] |
3 |
3 |
6 |
6 |
| Комбинация на електрически нагревател [kW] |
1.5+1.5 |
1.5+1.5 |
3+3 |
3+3 |
| Шумово ниво [dB(A)] |
29 |
29 |
29 |
29 |
| Тръбни връзки - газова фаза [mm] |
12.7 |
12.7 |
12.7 |
12.7 |
| Тръбни връзки - течна фаза [mm] |
6.35 |
6.35 |
6.35 |
6.35 |
| Размери (W x D x H) [mm] |
860 x 460 x 318 |
860 x 460 x 318 |
860 x 460 x 318 |
860 x 460 x 318 |
| Тегло [kg] |
62 |
62 |
62 |
62 |
| Модел външно тяло |
GRS-CQ4.0Pd/NhH-E(O) |
GRS-CQ6.0Pd/NhH-E(O) |
GRS-CQ8.0Pd/NhH-E(O) |
GRS-CQ10Pd/NhH-E(O) |
| Захранване |
220-240V ~ 50Hz |
220-240V ~ 50Hz |
220-240V ~ 50Hz |
220-240V ~ 50Hz |
| Охладителна мощност - подово охлаждане (1) [kW] |
3.8 |
5.8 |
7 |
8.5 |
| Отоплителна мощност - подово отопление (1) [kW] |
4 |
6 |
8 |
9.5 |
| Консумирана мощност (охлаждане) - подово охлаждане (1) [kW] |
0.82 |
1.32 |
1.75 |
2.27 |
| Консумирана мощност (отопление) - подово отопление (1) [kW] |
0.78 |
1.2 |
1.7 |
2.07 |
| EER/COP (1) [W/W] |
4.63/5.13 |
4.4/5.00 |
4.0/4.71 |
3.79/4.59 |
| Охладителна мощност - конвектори (2) [kW] |
3.15 |
4.09 |
5.3 |
6.5 |
| Отоплителна мощност - конвектори или радиатори (2) [kW] |
4 |
6 |
8 |
9.5 |
| Консумирана мощност (охлаждане - конвектори (2) [kW] |
0.92 |
1.28 |
1.73 |
2.27 |
| Консумирана мощност (отопление) - конвектори или радиатори (2) [kW] |
1.02 |
1.51 |
2.14 |
2.64 |
| EER/COP (2) [W/W] |
3.42/3.92 |
3.20/3.91 |
3.06/3.74 |
2.86/3.60 |
| Количество хладилен агент [kg] |
1 |
1 |
1.6 |
1.6 |
| Температура на БГВ [°C] |
40~80 |
40~80 |
40~80 |
40~80 |
| Шумово ниво - охлаждане [dB(A)] |
52 |
52 |
55 |
55 |
| Шумово ниво - отопление [dB(A)] |
52 |
52 |
55 |
55 |
| Тръбни връзки - газова фаза [mm] |
12.7 |
12.7 |
12.7 |
12.7 |
| Тръбни връзки - течна фаза [mm] |
6.35 |
6.35 |
6.35 |
6.35 |
| Размери (W x D x H) [mm] |
975 x 396 x 702 |
975 x 396 x 702 |
982 x 427 x 787 |
982 x 427 x 787 |
| Тегло [kg] |
55 |
55 |
82 |
82 |
Забележки
1. Стойностите на данните са измерени при следните условия:
Охлаждане
– Температура на водата: 23°C /18°C
– Външна температура: 35°C DB/24°C WB
Отопление
– Температура на водата: 30°C/35°C
– Външна температура: 7°C DB/6°C WB
Стандартна дължина на тръби: 5 m
2. Стойностите на данните са измерени при следните условия:
Охлаждане
– Температура на водата: 12°C /7°C
– Външна температура: 35°C DB/24°C WB
Отопление
– Температура на водата: 40°C /45°C
– Външна температура: 7°C DB/6°C WB
Стандартна дължина на тръби: 5 m |
